GCD300 시리즈 무선 비트 스위치

제품 특징	GCD300 시리즈 커패시터식 물위 스위치는 선진적인 커패시터 기술을 채용하여 무선 주파수 도납 스위치와 관련된 것을 고객서비스했다
	전기 전도성 재료의 영향을 제거하는 결함.계기 운행이 믿을 만하여, 각종 기술 지표가 모두 국제 동종 제품에 도달하였다.
	수평은 액체, 펄프, 분진, 재료 위치 및 초고온 재료 경보 및 제어에 광범위하게 적용된다.또한
	제품은 현장 작업 상태 지시를 추가하여 성능 가격이 매우 높고 상당히 안정적이고 신뢰할 수 있는 물위 스위치이다.

응용 분야	GCD300은 부분적으로 절연된 커패시터 전극을 가진 극한 물위 센서로, 극한 물위 측정에 사용된다.
	공업 과정 중의 모든 분야에 사용할 수 있으며, 주로 고체 재료 분야에 쓰인다.하지만 위치 제한 스위치는 액체에도 사용할 수 있습니다.
	일반적인 응용은 오버플로우 및 드라이 모션 보호입니다.용량 측정 원리는 설치에 대한 과도한 요구가 없기 때문에
	더 많은 응용 장소에 장비를 줄 수 있다.

작동 원리	측정 전극, 매체, 용기는 하나의 콘덴서를 구성한다.콘덴서의 용량은 주로 세 가지 요소의 영향을 받는다.

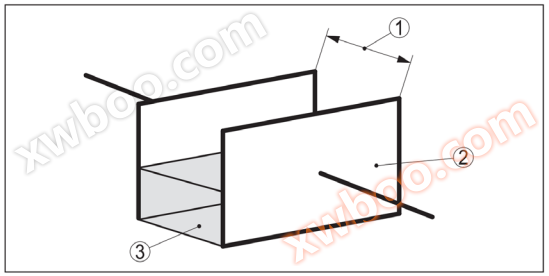

	기능 원리-판 커패시터 전극:
	1. 전극 표면 거리
	2. 전극 표면 크기
	3. 전극 사이의 전매체 유형
	즉, 전극과 용기 벽은 콘덴서 극판이고 매체는 전해질이다.공기에 비해 매체가 더 높기 때문에
	개전 상수의 영향으로, 콘덴서의 커패시터는 전극의 커버리지가 상승함에 따라 증가하며, 커패시터의 변화는 전자에 꽂힌다
	부품을 스위치 명령으로 변환합니다.

외형 치수

GCD300 시리즈는 다음과 같은 구성 요소로 구성됩니다. · 계기 덮개 · 케이스에 전자 부품 포함 · 프로세스 연결과 전극

1. 케이스 커버;2. 케이스, 전자 부품 포함;3 프로세스 연결,4, 전극 보호;5, 측정 전극

전력 공급	GCD300 시리즈는 일체형 계기이므로 별도의 계산 계기를 연결할 필요가 없다.일체형 전자 부품 분할
	물위 신호를 분석하고 스위치 신호를 제공한다.이 스위치 신호는 뒤에 연결된 장치를 직접 제어할 수 있다
	(예: 경보 시스템, DCS 또는 펌프 등).GCD300 시리즈의 전력 공급 전압은 "옵션" 을 참조하십시오.

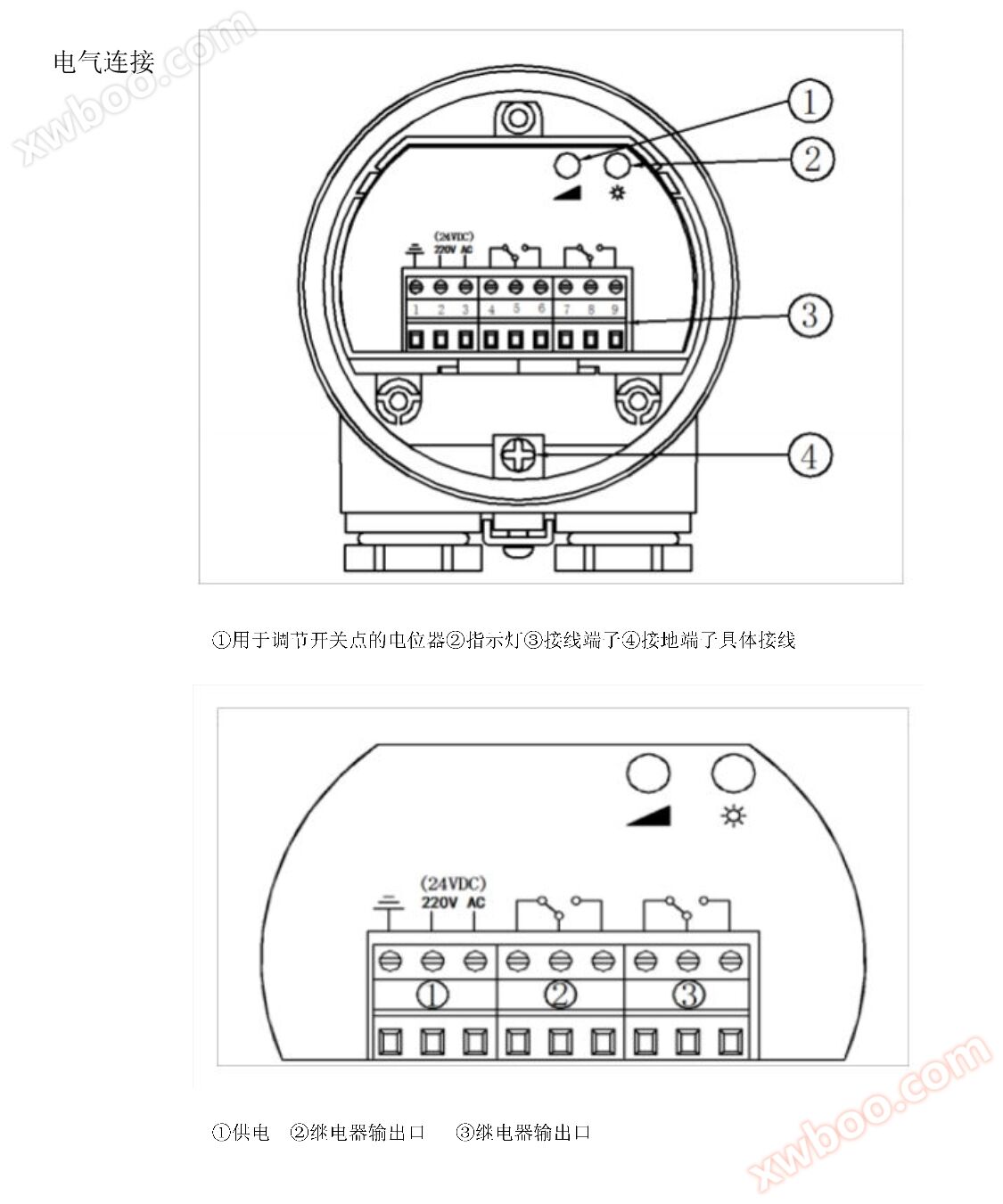

감도	전극을 측정하면 전자 부품을 통해 매체의 매전 상수에 적응할 수 있다.측정 전극에서 덮어쓰거나 측정할 수 있음
조절	전극이 덮어쓰이지 않을 때 스위치 신호를 보냅니다.전자 부품에서 다음과 같은 컴포넌트를 표시하고 조정할 수 있습니다.
	시계 바늘 조절 감도는 커지고 반시계 조절 감도는 낮아진다.적록색으로 변환할 때 감도가 가장 높습니다.
	· LED 표시등은 스위치 상태를 표시하는 데 사용됩니다(녹색/빨간색).
	· 스위치 포인트 조정에 사용되는 전위계

습한 환경	권장되는 연결 케이블을 적용하고 케이블 입구를 조입니다.습기를 방지하기 위하여 반드시 케이블 입구 앞의 연결 케이블을
	아래로.이렇게 하면 빗물과 응축수가 늘어진 케이블을 따라 떨어질 수 있다.이 점은 야외 설치 또는
	습한 곳 (예: 물로 세척, 가열 또는 냉각) 에 설치하는 것이 중요합니다.

	습기 침입 방지 조치
	용기 뚜껑에 응축수가 생기면 흘러내린 액체가 브리지를 형성해 회로가 고장난다.그러므로
	차폐 파이프 또는 긴 절연 파이프를 사용합니다.길이는 응축량 및 매체 흐름에 따라 달라집니다.

설치 위치	대시보드가 채우기 흐름에 설치되어 있으면 측정 오류가 발생합니다.따라서 설치 계기를 사용할 수 없게 하십시오.
	채우기 구멍의 영향을 받는 위치입니다.

	만약 튜브에 따라 단관을 설치할 때, 보호 전극을 탐지하여 단관을 설치하여, 단관을 설치하여 재료가 집적되어 계기 오류를 초래하지 않도록 해야 한다
	동작은 고정재료의 재료창고에 원추형재료더미를 형성하여 스위치점을 개변시킨다.따라서 설치하는 동안 이 사항에 유의하십시오.
	점.그러므로 측정전극을 선택하여 원추형재료더미의 평균 설치가치가 있는 위치를 측정할것을 건의한다.
	용기의 충전구와 배출구의 배치에 따라 상응하는 설치를 해야 한다.원통용기에서 인추형 고체를 보상하기 위해
	측정 오류가 발생했습니다. 컨테이너 벽 d/6의 거리 설치 계기에서 벗어나야 합니다.

주문 선형표
