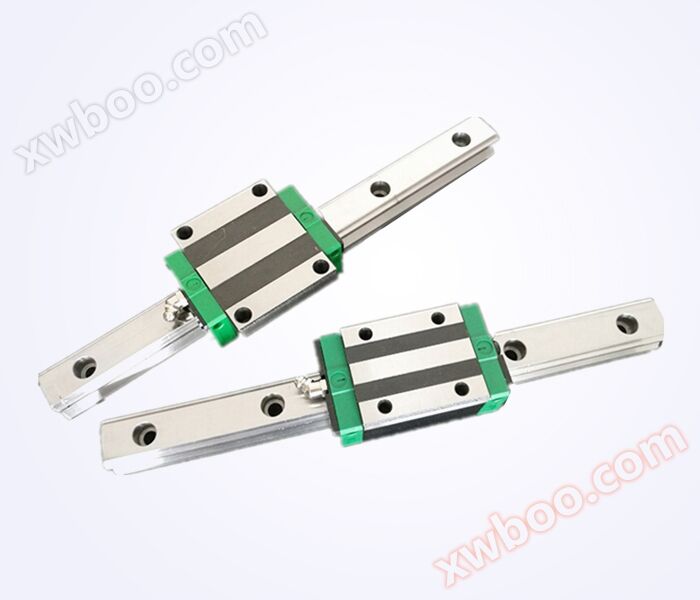

정밀 오리지널 선형 레일 GEW 레일

저조립 GE 시리즈 선형 레일의 특징:

GE 시리즈는 4열 강철 구슬이 부하를 견디는 설계를 사용하여 고강성, 고부하의 특성을 갖추도록 하는 동시에 4방향 등 부하 특색 및 자동 조심 기능을 갖추어 설치면의 조립 오차를 흡수하여 고정밀도의 요구를 얻을 수 있다;게다가 조합 높이를 낮추고 슬라이더 길이를 줄여 고속 자동화 산업 기계 및 공간이 요구하는 소형 설비에 적합하다.

【뛰어난 평면 보행 정밀도】
레이디얼 방향의 하중 능력이 비교적 강한 강구 접촉 구조를 사용하기 때문에 레이디얼 하중 작용을 감당할 때 레이디얼 방향의 변위량이 비교적 적어 안정적인 보행 정밀도를 얻을 수 있다.

【자동 심장 조절 능력】
딩한 SHAC의 독특한 원호 도랑의 전면 조합(DF 조합)은 자동 심장 조절 능력을 가지고 있기 때문에 예압을 가해도 설치 오차를 흡수하여 고정밀도, 매끄럽고 안정적인 직선 운동을 얻을 수 있다.

【소형화, 중량】
단면 높이가 낮은 소형화 설계의 유형은 지름 방향에서 하중을 견디는 능력이 강한 강구 접촉 구조를 가지고 있기 때문에 수평 안내부에 가장 적합하다.

대만 GRH-HA 시리즈 딩한 SHAC 롤러 직선 레일 GRH(20/25/30/35/45/55/65) HA의 장점은 접촉 면적 범위가 넓고 적재 부하가 크며 민감도가 높다는 것이다.침대의 꼬리 부분을 보면, 지지대와 롤러는 평면 레일의 상단과 측면에 놓여 있으며, 고정밀도를 얻기 위해 선반 작업 부품과 지지대 내부 사이에 쐐기를 설치하여 예비 부하가 지지대의 측면에 작용하도록 한다.쐐기판의 작업 원리는 사철과 비슷하며, 작업 부품의 무게는 지지대의 상단에 작용한다.

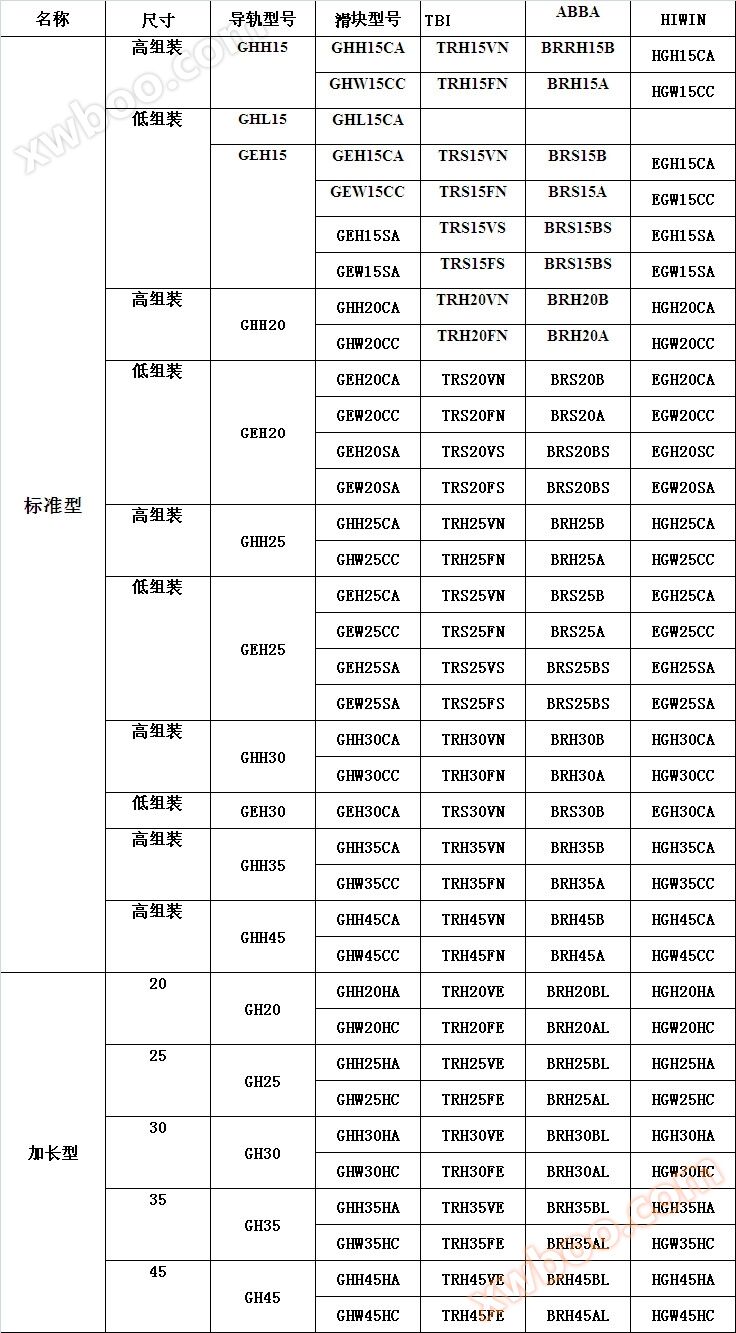

딩한 SHAC, TBI, ABBA, 상은 HIWIN 모델 교환표:

원래 대만 딩한 SHAC 선형 레일 GEW (15/20/25/30/35) SA의 작동 원리는 복잡하지 않으며 선형 레일의 목적은 곡선의 움직임을 직선 운동으로 만드는 것입니다.그래서 선형 레일은 자신의 두 기본 컴포넌트를 이용하여 이 목적을 달성합니다.첫 번째 상황의 가이드 역할을 하는 고정 컴포넌트, 두 번째는 움직임을 주도하는 이동 컴포넌트입니다.

제품 사양 설명:

GE 시리즈는 비교환성 및 교환성형 두 가지 선형 레일로 나뉜다. 양자의 규격 크기는 같다. 주요 차이점은 교환성형의 슬라이더, 레일은 단독으로 교환하여 사용할 수 있어 편리하다는 것이다. 그러나 그 조합 정밀도는 비교환성형의 초정밀급 이상의 정밀도에 도달할 수 없다. 그러나 교환성형의 조합 정밀도는 현재 이미 일정한 수준에 도달했기 때문에 선형 레일을 설치할 필요가 없는 고객에게는 편리한 선택이다.GE 선형 레일의 제품 규격 모델은 주로 선형 레일의 사이즈, 형식, 정밀도 등급, 예압 등 규격 요구를 표시하여 주문 시 쌍방이 제품에 대한 확인을 유리하게 한다.
