개요
당사는 자체의 기술적 우세를 이용하여 공구화된 KRI9310 휴대용 직류 저항 측정기를 최신 개발하여 개발하였다.이 기기는 혁신적인 제품으로, 제품의 부피가 작고, 휴대용 조작, 배터리의 전력 공급, 휴대가 편리하다.부피가 작고 무게가 가볍으며 출력 전류가 큰 등의 특징을 가지고 있다.전체 기계는 단편기가 제어하여 자동으로 자체 검사, 데이터 처리, 디스플레이 등의 기능을 완성하며, 자동 방전과 방전 음향 경보 지시 등의 기능도 가지고 있다.계기 측정 정밀도가 높고 조작이 간편하여 변압기 직류 저항의 빠른 측정을 실현할 수 있다.
제품 정보
아기 침대 9310휴대용 직류 저항 측정기
1. 개요
1.1 일반적인 용도
직류 저항 측정은 변압기 제조 중 반제품, 완제품 출하 시험, 설치, 인수인계 시험 및 전력 부문 예방성 시험의 필수 측정 항목으로 변압기 코일의 재료 선택, 용접, 연결 부위의 느슨함, 주식 부족, 단선 등 제조 결함과 운행 후 존재하는 위험을 효과적으로 발견할 수 있다.
변압기 직류 저항 측정의 수요를 만족시키기 위하여, 본사는 자체의 기술적 우세를 이용하여 최신으로 공구화를 개발하고 연구 제작하였다.KRI9310 핸드헬드 직류 저항 측정기.이 기기는 혁신적인 제품으로 크기가 작고 휴대용 조작이 가능하며 배터리에 전원이 공급되어 휴대하기 편리합니다.부피가 작고 무게가 가볍으며 출력 전류가 큰 등의 특징을 가지고 있다.전체 기계는 단편기가 제어하여 자동으로 자체 검사, 데이터 처리, 디스플레이 등의 기능을 완성하며, 자동 방전과 방전 음향 경보 지시 등의 기능도 가지고 있다.계기 측정 정밀도가 높고 조작이 간편하여 변압기 직류 저항의 빠른 측정을 실현할 수 있다.
1.2 보안 사항
1. 본 기기는 가정 내, 실외에서 모두 사용할 수 있으나, 비에 젖거나 기체, 먼지를 부식하는 것을 피해야 한다.고온등 장소에서 사용하다.
2. 이 기구를 사용하기 전에 반드시 이 수첩을 열심히 읽어야 한다.
3. 기기의 조작자는 일반 전기 설비나 기기의 사용 상식을 갖추어야 한다.
4. 이 계기는 고정밀 계기에 속하므로 격렬한 진동을 피해야 한다.
5. 본 기기에 대한 수리, 유지 보수 및 디버깅은 전문가가 진행해야 한다.
6. 테스트가 끝나면 반드시 방전 지시가 완료된 후에 전원을 끄고 테스트 라인을 제거해야 한다。
7. 무적재 압력조절 변압기를 측정하려면 반드시 방전 알림이 끝난 후에 변압기 기어를 전환해야 한다.
8. 테스트 중에는 테스트 클립과 전원 공급 회로의 분리 및 이동이 금지됩니다.
1.3 기준에 따라
KRI9310 핸드헬드 직류 저항 측정기관련 기준은 다음 표에 나와 있습니다.
번호 |
표준 이름 |
1 |
GB50150-2006 "전기장치 설치공사 전기설비 인수인계 시험표준" |
2 |
GB6587-86 《 전자 측량 기기 환경 시험 총강 》. |
3 |
GB6593-86 《 전자 기기 품질 검정 규칙 》. |
4 |
DL/T는845.3-2004 《전력 업계 표준 직류 저항 측정기 공통 기술 조건》 |
5 |
DL/T 596-2005 "전력 설비 예방성 시험 규정" |
6 |
DL/T 846-2004 "고전압 테스트 장비 공통 기술 조건 시리즈 표준" |
7 |
GB1094.1-GB1094.6-96케이스 보호 등급 |
아기 침대 9310휴대용 직류 저항 측정기
2. 제품 정보
2.1 우세를 부각시키다
1. 기기의 출력은 전류가 많고 무게가 가벼우며 가볍다*. 휴대하기 편리하다.
2. 기기 제공6단 출력 전류 선택, 최대 가능출력10A 전류。
3. 대용량 리튬이온 배터리 내장,현장 작업 및 지속적인 작업 용이8시간 이상.
4. 측정 범위 너비 (0 -50KΩ)적용 대상변압기, 센서, 저항기,발전기,모터기다리다감성시제품,
스위치, 동선, 연결 측정에도 사용 가능터치기, 릴레이 접점, 금속 컨덕터, 케이블 액세서리등시품의 측량。
5. 이 기기는 만년력, 99조 데이터 저장, 수동 온도 환산 등의 기능을 갖추고 있어 전원을 끄면 데이터를 잃어버리지 않는다.
6. 간단한 메뉴, 데이터가 선명하고 읽기 쉬우며 햇빛에 선명하게 표시됩니다.
7. 이 기계는 음향 방전 경보를 갖추고 있어 방전 지시가 명확하고 오작동을 줄인다.
8. 본 기계는 정밀도가 높고 방진, 방해 방지, 안정성이 높으며 휴대가 편리하다는 특징을 가지고 있다.
9. * 보호 회로를 통해예기치 않은 테스트 케이블 연결 또는 전원 중단, 내장*의방전 회로및 반전기 보호
회로 사용가지고 있는 아크 저항력.
10.그래픽 인터페이스, 직관적인 단순성,중국어 및 영어 전환이 지원됩니다.
2.2 전력 공급 방식
이 기기는 대용량의 내장 리튬이온 배터리로 전원을 공급합니다.

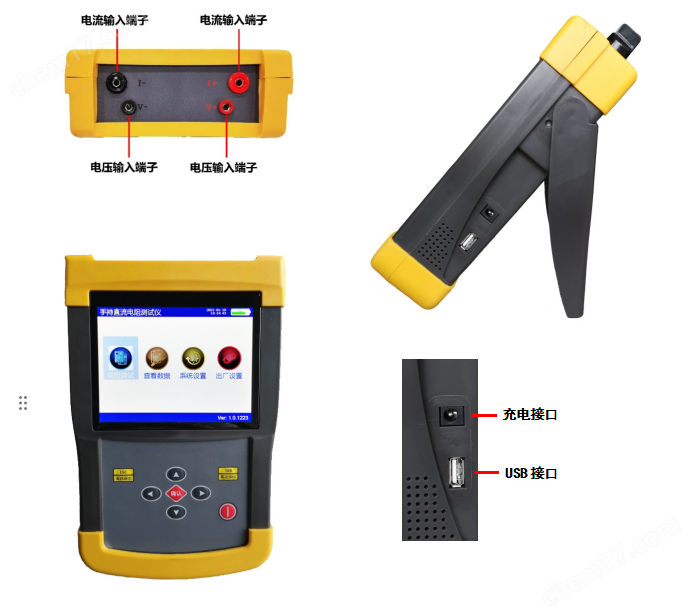

2.3 모양 설명
다음 그림과 같이 작동 중에 기기를 쉽게 가져오거나 측면 인터페이스를 노출할 수 있도록 휴대용 테스터를 기울일 수 있습니다.
2.4 기술 지표
작동 전원 |
DC: 내장형12.6V/4.8AH 리튬 배터리(전용 전원 어댑터) |
출력 전류 |
5mA, 100mA, 300mA, 1A, 5A, 10A |
측정 거리(저항 스레드 전환) | |
10A 파일 |
500μΩ～0.1Ω |
5A 파일 |
1mΩ~0.2Ω |
1A 파일 |
50Ω ~ 6Ω |
300mA 파일 |
100mΩ~20Ω |
100mA 파일 |
500mΩ ~ 60Ω |
5mA 기어 |
30Ω~50kΩ |
정확도 |
±(0.2%±3단어) |
최소 해상도 |
0.1μΩ |
표시 |
선명한 디스플레이를 위한 대형 스크린 컬러 LCD 디스플레이 |
작동 온도 |
-10～40℃ |
환경 습도 |
≤80%RH，결로가 없다 |
저장 조건 |
-20℃~50℃，≤95％RH는, 결로 없음 |
부피 |
길다280mm×폭160mm × 높이60.0mm |
호스트 순 중량 |
1.8Kg(배터리 포함, 테스트 케이블 제외) |
셋,테스트 단계
3.1 시제품연결
피시험품을 전용 시험선을 통해 본 기기의 접선기둥과 연결하여 연결이 견고하고 허접을 방지한다.
기기 연결 아래 그림 참조: 빨간색 테스트 라인 플러그를 연결합니다.I+는위, 플러그 연결V+는위, 테스트 집게가 시제품 한쪽 끝에 끼워 검은색 테스트 라인 플러그를 연결한다난...위로, 플러그 연결V-위, 테스트 클램프가 시제품 반대편에 끼워져 있다.
3.2 매개변수 설정
1. 모든 테스트 케이블을 연결한 후, 기기의 전원을 눌러 키, LCD 디스플레이다음 그림과 같이 주 메뉴 인터페이스가 나타납니다.
2.선택"저저항 테스트", "확인" 키 계측기를 눌러 측정 인터페이스에 들어간다. 아래 그림.
★★★★★★ 키 영역 설명 ★★★★★★
이동 커서에 따라 보상 온도 구역을 선정하고, 보상 온도를 설정하여 파란색 바닥을 나타내고,
2. 테스트 과정 중 테스트 라인 접촉 불량 고장이 감지될 경우 기기는IX = 0 무전류 출력; 내부 온도가 너무 높은 것으로 감지되면 경고 프롬프트 상자가 표시되고 측정이 중지됩니다.
3. 대기 인터페이스에서 설정전류 기어 키, 선택"5mA, 100mA, 300mA, 1A, 5A, 10A",전류 기어 뒤의 부주 측정 범위에 주의하십시오.테스트 결정 시전류, 주변 온도, 동보 유무 설정등 정보가 정확한지 확인합니다.TAB는키 이동 커서시작 / 중지에서 측정 기구가 테스트 상태에 들어갔다.
4. 테스트를 시작하면 상태가 표시됩니다.“충전 중…"몇 초 후에 표시"테스트 중…"이 때 충전이 완료되고 테스트 상태에 들어가 데이터가 안정되면 테스트 제품의 임피던스가 표시됩니다.
5. 테스트가 완료되면 기기가 자동으로 튀어나온다[테스트 결과] 대화 상자에서 [왼쪽, 오른쪽] 화살표 키를 이동하고 [데이터 저장 안 함] 및 [데이터 저장] 을 선택하여 자동으로 로컬로 저장합니다.
참고:설정 시 시제품의 현재 온도를 입력하고 선택한 경우"동보가 있어요.", 측정 기구는 자동으로 시제품 저항치 및 환산을 표시할 것이다위 그림과 같이 75 ℃ 의 임피던스 값입니다.
6. 마스터 인터페이스에서 보기 데이터를 선택하고확인 키를 눌러 데이터 탐색 인터페이스로 이동합니다.
7. 이 인터페이스에서 이동왼쪽, 오른쪽 화살표 키를 눌러 종료 및 데이터 내보내기를 선택합니다.삽입USB, "USB 스캔 중…"기계는 모든 데이터를 저장하도록 내보냅니다.
8. 마스터 인터페이스에서 시스템 설정을 선택하고확인 키를 눌러 시스템 설정 인터페이스로 이동합니다.
9. 이 인터페이스에서“시간 설정및언어설정”。통과누르기왼쪽, 오른쪽 화살표 키커서를 이동하고위쪽, 아래쪽 화살표 키 설정 매개변수 수정。
10.기본 인터페이스에서 기본 설정을 선택하고확인 키를 눌러 기본 인터페이스로 이동합니다.
11.공장 모드, 암호 작업이 필요하며 사용자에게 개방되지 않음
특별 팁: 이 안내서의 정보는 예고 없이 변경될 수 있습니다!!!
3.3 테스트 중지
누르기“확인”키가 테스트를 중지하고, 기기의 전원이 자동으로 권선과 끊어지고, 동시에 방전, 음향 경보, 이때 디스플레이는 테스트 인터페이스로 돌아가 다른 것을 선택할 수 있다전류 기어 키테스트에 들어가 방전 음향이 끝나면 다시 연결해 다음 측정을 하거나 테스트 라인을 뜯어 측정을 끝낼 수 있다.
참고:작업 없음15분, 기기가 자동으로 꺼집니다.
3.4 기기충전
배터리가 부족하면전원 스위치 끄기, 충전기를 충전 잭에 꽂으면 충전할 수 있다.충전기 표시등 빨간색은 충전 중임을 나타냅니다.충전 표시등이 녹색으로 바뀌면 배터리 충전이 완료됩니다.배터리를 지나치게 방전하지 마라, 그렇지 않으면 배터리가 손상될 것이다.
특별 팁:
1. 장기간 기기를 사용하지 않을 때, 배터리가 스스로 방전되어 배터리가 고갈되어 손상되지 않도록 한 달에 한 번씩 충전하여 유지하는 것을 권장합니다!
2. 당사 전용이 아닌 전원 어댑터를 사용하여 기기를 충전하는 것을 엄금합니다. 그렇지 않으면 폭발을 일으킬 수 있습니다!!!
4. 주의사항
1.측정 무적재 압력 변압기 역분접 전에 반드시 재설정해야 방전이 끝난 후 경보음이 멈추어야 분접점을 전환할 수 있다.
2. 압력조절을 탑재한 변압기가 고압측 저항을 측정할 때 1 또는 17 최대 저항기어부터 측정한다.
3. 실을 뜯기 전에 반드시 방전이 끝난 후에 경보음이 멈추면 다시 실을 뜯어야 한다.
4.전류를 선택할 때는 기술지표란 내의 측정거리를 참고하여야 하며, 측정거리와 미측정거리를 초과하여 사용하지 말아야 한다.초과 측정 시 전류가 미리 설정된 값에 미치지 못하기 때문에 강제로 테스트를 계속해도 안정성이 떨어진다.측정 거리가 부족할 때 전류가 너무 작아 대용량 변압기 데이터에 불안정하다.이 두 상태가 나타나면 측정 거리를 확인하고 적합한 측정 거리를 선택하여 테스트합니다.
5.테스트 데이터가 불안정하거나 오차가 크고,이런 상황이 발생하면 우선 시험선을 검사하고 허접, 느슨함이 있는지 검사한다.아직 해결되지 않으면 시제품이 녹슬지 않았는지 검사하세요.
6. 테스트 내내 "충전 중..."이런 상황이 발생하면 우선 변압기 자기회로 문제를 배제하고 장시간 전류에 변화가 없어 영 부근에 있다면 선로의 개로 현상이 있는지 점검해야 한다.
7. 테스트 중 전기가 부족하면 충전기를 연결해 응급 테스트를 할 수 있다.
★★★★★★상술한 문제가 발생하여 스스로 해결할 수 없을 때에는 즉시 우리에게 연락해 주십시오★★★★★★
5. 공급범위
기본 구성: |
옵션 |
|
휴대용 호스트 1개 전용 테스트 라인 세트 전원 어댑터 1개 표준 저항기 1개 사용 설명서 1부 합격증, 보증카드 |
6. 애프터서비스
기기는 구매일로부터 한 달 이내에 제품 품질 문제에 속하여 무료로 새것으로 교환한다;1년 동안 기기 사용 중 고장이나 문제가 발생하면 무료로 수리한다.본사는 전체 기기에 대해 평생 보증과 기술 서비스를 제공한다.만일 기기에 비정상적인 상황이나 고장이 발견되면 본사에 즉시 연락하여 당신을 위해 안배한 처리 방안을 알려 주십시오.
