• 약술

초저전압 대전류 직류 전자부하는 연료전지 테스트, CPU 전력공급기 테스트 등 저압 대전류 테스트 장면을 대상으로 FT의 일반적인 전자부하를 기초로 파생하여 개발한 고신뢰성, 고성능의 전자부하 제품이다.이 제품은 전류 등급에 따라 NZ, N의 두 가지 시리즈로 구성됩니다.그 전압은 0~20V 또는 40V이며, 그 중 NZ 시리즈는 -2.4V 만전류 대역, N 시리즈는 초저압 만전류 대역이다.최대 대역 부하-2.4V@1200A、 0.2V@5000A. 이 제품군은 높은 정밀도와 높은 가격 비율을 갖추고 있어 테스트에 적합한 제품입니다.

특징

최대 저전압 대역-2.4V@1200A、0.2V@5000A；

NZ 시리즈는 -2.4V 만전류 대역을 지원하며 반극 테스트를 지원합니다.

외부 아날로그 프로그래밍 제어 지원;

배터리 용량 및 배터리 내부 저항 테스트 기능;

항전압, 항전류, 항저항, 항전력 등 4가지 테스트 모드;

단락 기능 시뮬레이션하기;

원근단 측정 전환 지원;

TFT 컬러 LCD, 중국어 및 영어 메뉴 인터페이스, 높은 밝기, 넓은 시야각, 정보 디스플레이가 더 포괄적입니다.

20kH의 순간적 테스트 기능으로 상승, 하강 경사율을 설정할 수 있다;

다양한 원격 인터페이스 제공

시퀀스 테스트 기능은 시퀀스 대역 부하 능력 테스트를 지원합니다.

과전압/과전류/과전력/과온도/극성 리시버 등 스마트 보호 기능;

다양한 통신 인터페이스: RS232, RS485, LAN, USB, CAN(옵션)

SCPI와 ModBus 통신 프로토콜을 지원합니다.

응용 분야

연료전지 테스트;

배터리 강제 방전 테스트;

CPU 및 전력 부품의 전력 공급 시스템 테스트;

기타 저압 대전류 테스트 장면.

- 2.4V 입력 완전 전류 대역

NZ 시리즈는 -2.4V 입력 시 만전류 대역을 구현합니다.저전압, 큰 전류의 대역 특성은 연료 전지, 배터리 강제 방전, CPU 전력 공급 시스템의 테스트에서 * 이점을 제공합니다.

○ 초저압 만전류 대역

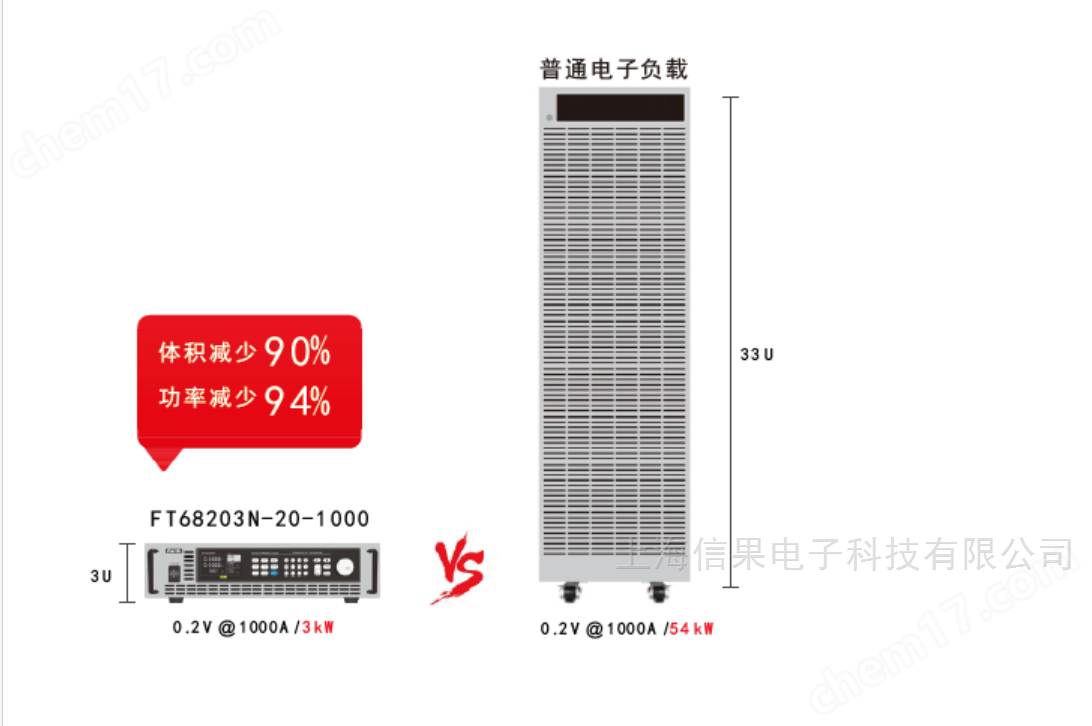

초저전압 대전류 직류 전자부하는 초저내저항 특성을 갖추고 있으며 최소 내저항은 <0.2m이다. FT68203N-20-1000은 0.2V 입력 시 1000A 전류 적재를 실현할 수 있으며 출력은 3kW에 불과하다. 일반 전자부하에 비해 같은 저압 적재 조건에서 출력은 18분의 1에 불과하다.더 작은 테스트 출력은 더 큰 테스트 전류를 제공할 수 있으며, 연료 전지 필름 전극, 단일 배터리 및 짧은 더미 테스트에서 테스트 비용을 크게 줄일 수 있다.

배터리 용량 테스트

전자 부하는 배터리 테스트를 용이하게 하기 위해 배터리 용량 테스트 기능을 제공합니다.배터리 테스트에는 배터리 내부 저항 테스트와 배터리 용량 테스트가 포함됩니다.배터리 용량 테스트는 항전류 방식으로 방전한다.방전 과정에서 부하는 전압, 전류, 시간, AH 등의 매개 변수를 자동으로 기록한다.

• 고정 기능

전자부하는 항전류, 항전압, 항저항과 항출력 등 4가지 시험모식을 갖고있어 광범한 시험요구를 만족시킬수 있다.항전류와 항저항 모드는 전압원이 서로 다른 부하 상황에서 출력 전압이 안정적인 출력을 유지하는지 테스트하는 데 사용할 수 있다.배터리 충전기와 어댑터의 경우, 항전압 모드는 충전기와 어댑터의 출력 전압을 변경하여 출력 전류가 정확한지 확인할 수 있습니다.
