수치 제어 블라인드 구멍 통과 키 슬롯 잭

이 신식 키슬롯 가공 선반구식 플러그, 내라반, 선 절단 가공 내공 키홈의 이념을 완전히 바꾸었고, 플러그, 당김, 대패반 3자의 장점을 종합하였다 , 설계가 참신하고 디지털 제어 기술과 독특한 내공 정심 공예 및 특수한 진입 원리를 채용하여, 그것의 가공 속도와 가공 정밀도는 전통적인 방법과 비교할 수 없다. 가공 정밀도가 좋고 속도가 빠르며, 삽반, 내라반, 선절단 선반을 대체하여 단공 심축, 휠류 공작물의 통공, 장애물 어깨가 있는 내공, 맹공 키홈을 가공할 수 있다.

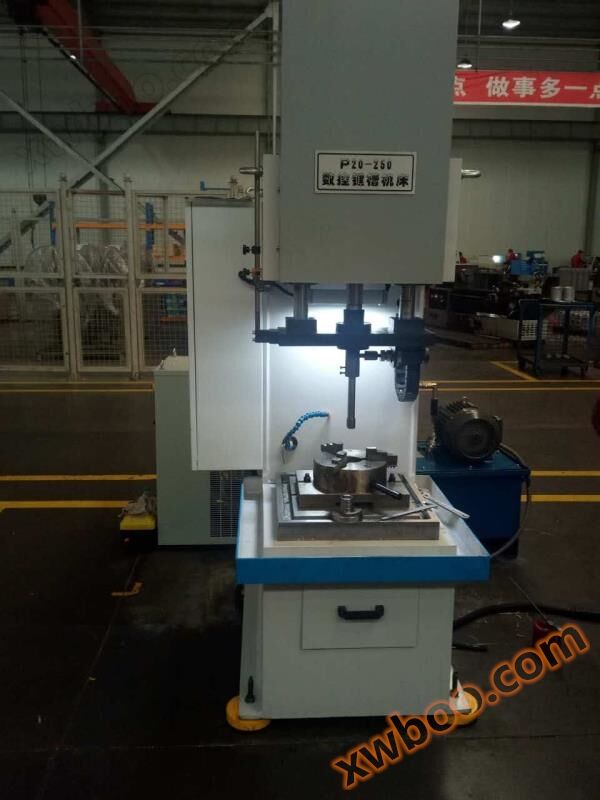

P20-250수치 제어 키 슬롯 플러그 실물도 키 슬롯 플러그 부분 캡처

1. 선반의 구성

1、 상자 및 작업대2, 유압 구동 상하 운행 주 삽입 절삭 시스템

3, 서보 이송 시스템4, 절삭유 냉각, 순환 시스템

5、디지털 제어 시스템

2. 가공원리

1、 액체 압력을 사용하여 왕복 상하 운동을 하고, 상하 속도는 속도 조절 밸브에 의해 제어된다.

2、 절삭유는 가이드 레버와 잭에 직접 브러시됩니다.,냉각, 윤활 및플러그 공구 및 리더봉 보호, 마모 감소,가공 정밀도 확보,생산성을 높이다.

3、 터치스크린 제어를 사용하여 엔트리, 엑시트, 캐리지 리턴을 미리 설정할 수 있어 조작이 간단합니다.

4、 선진적인 디지털 제어 시스템을 채택하여 성능이 안정적이다.

5、 반복 가공 정밀도가 높으며 가공 깊이를 제어할 수 있습니다.

3. 성능 특징

1, 내부 구멍 고정, 클립 장착 용이2, 자동 삽입 및 외곽진입

3칼을 양보하지 않는다4, 담금질 전과 담금질 후의 재료를 가공할 수 있다

5, 높은 가공 정밀도, 빠른 속도6, 긴밀한 구조, 적은 설치 공간

7, 안정적인 성능, 긴 수명8, 프로그래밍 제어를 통해 유지 관리가 거의 필요 없는 간단한 작업 수행

4. 가공용도와 범위

블라인드 구멍과 통공 중의 각종 키 슬롯과 형면, 키 슬롯 너비: 2~36mm, 키 슬롯 길이: ≤450mm, 공경 5~150mm.

5. 선반 주요 공정, 기술 매개 변수 표 1

PB20-250형 정밀 수치 제어 키 슬롯 플러그를 예로 들면표 2

6. 주요 부품 공급업체

6. 가공 사례도
