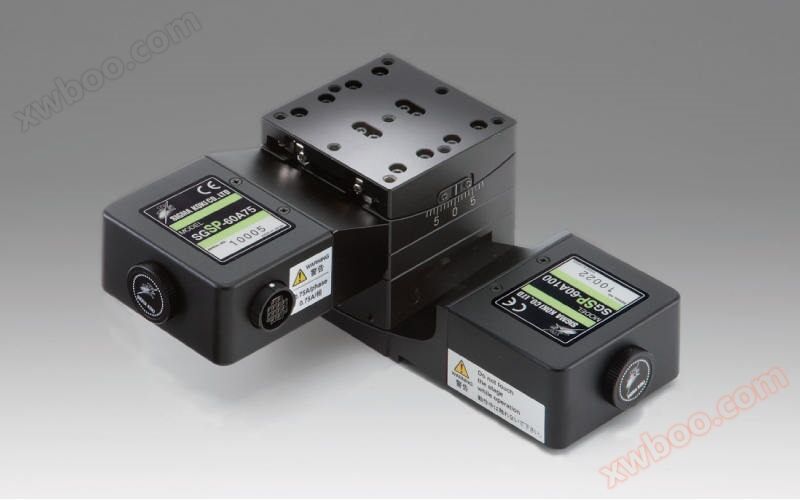

시그마 옵티컬 자동 진동 플랫폼 - 5상 스텝 모터 (알파 베타 축)

시그마 옵티컬 자동 진동 슬라이더 - 5상 스텝 모터 (알파 베타 축), 십자 교차 롤러 레일 구조를 채택한 스텝 모터형 자동 진동 슬라이더로 내마모성이 좋고 강성이 높으며 진동 중심 높이는 75mm, 100mm 두 종류이다.

시그마 옵티컬 자동 진동 플랫폼 - 5상 스텝 모터 (알파 베타 축)

참고:

> > > 알파베타축 진동 슬라이더, 조립 시 상하 슬라이더의 상대 위치를 정밀하게 조정한 것.고객이 직접 2축 슬라이더를 분해한 후 조립하면 일반적으로 상대적인 위치의 정밀도를 보장할 수 없다.우리는 시그마 광기 회사로 돌아가 분해를 진행할 것을 건의합니다.

공통 지표:

■ 모터/센서 기술 지표

모터 유형 5상 스텝 모터 0.75A/상 (ORIENTAL MOTOR㈜)

모터 모델 C9863-90215P (□28mm)

모터 스텝 각도 0.72°

센서 전원 전압 DC5~24V±10%

센서 소비 전류 80mA(1축 40mA 이하, 센서 1개 20mA 이하)

센서 출력단 전기 특성 NPN 집전극 회로 출력 DC30V 이하 50mA 이하

센서 신호의 의미 빛을 가릴 때: 출력 트랜지스터 OFF(마감)

■ 권장 드라이브 / 컨트롤러 모델

드라이브

SG-5M, MC-S0514ZU, SG-514MSC

컨트롤러

GSC-02, SHOT-702, SHOT-302GS?SHOT-304GS, HIT-M?HIT-S, PGC-04-U, HSC-103
