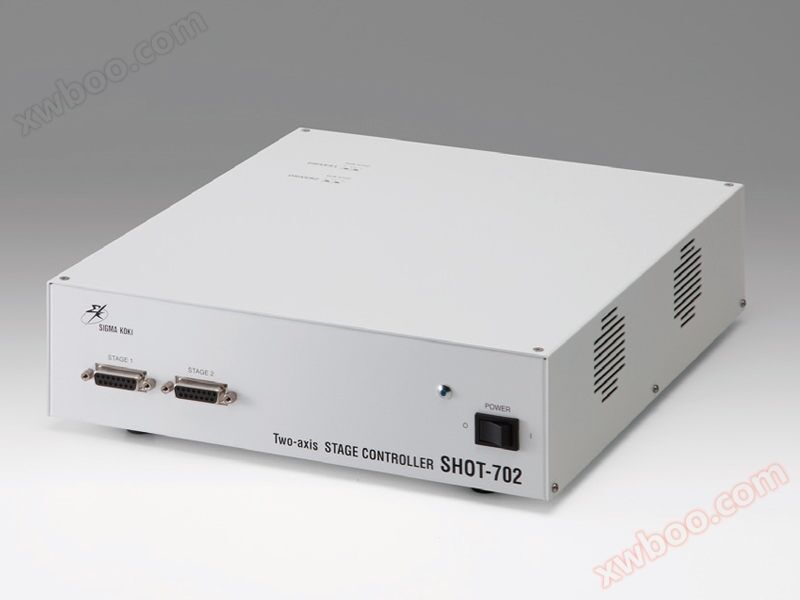

시그마 옵티컬 SHOT-702 2축 자동 슬라이더 컨트롤러

시그마 옵티컬 SHOT-702세분화된 드라이브가 내장된 2축 자동 슬라이더 컨트롤러로, RS232C 인터페이스를 통해 외부 제어를 하거나 수동 리모컨(JS-301, JB-401, JD-101)을 통해 수동으로 조작할 수 있다.

시그마 옵티컬 SHOT-702

■ 주요 기능

제어 축 수 2축

드라이브 세분화 드라이브

세그먼트 (최대 분할 수) 250 세그먼트

구동전류 0.1~1.1A/상

■ 공통 기능

电源　　　　　　　　　　　　　　　　　AC100V ~ 240V 50 / 60Hz

소비 전력 50VA

동작 온도 5~40 ℃

보존온도-20~60℃

주변 습도 20~80% RH(비결로)

폼 팩터 (W × H × D) 260 × 70 × 280mm

무게 2.8kg

■ 컴퓨터 커넥터

RS232C는○

■ 선택 품목

JS-301은○

JB-401은○

JD-101은○

■ 성능 지표

최대 스케줄 설정 268435455

최대 구동 속도 500000pps

최소 구동 속도 1pps

가감속 시간 0~1000ms

■ I/O 커넥터

원점 센서

원점 근접 센서 ○

CW(+) 극한 위치 센서

CCW(-) 극한 위치 센서

공통 데이터 입력 1 포인트

공통 데이터 출력 1 포인트

제어 입력 1 점

출력 1 포인트 제어

■ 제어 명령

기계적 원점 리셋

논리적 원점 설정

상대 변위 제어

절대 위치 제어

조이스틱 수동 구동

구동 시작 명령

감속 정지

긴급 정지

속도 설정

모터 자기 제어

포트 입력

포트 출력
