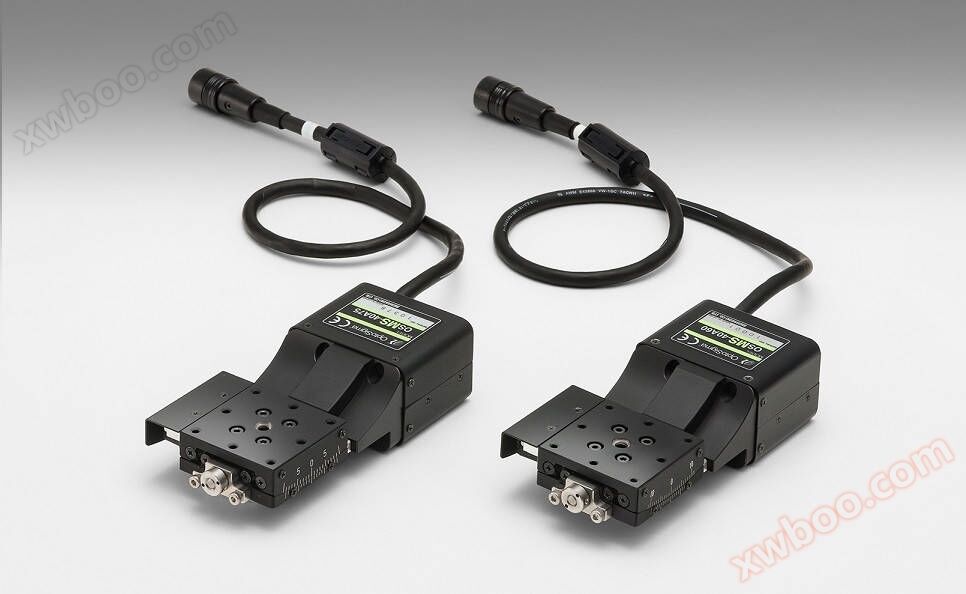

5상보 전동기 일체형 레일 자동 진동 슬라이더

5상보 전동기 일체형 레일 자동 진동 슬라이더, 시그마 옵티컬 머신 (OSMS) 자동 진동 슬라이더 (알파 베타) 는 담금질 가능한 스테인리스 스틸 재료의 슬라이더 본체와 진동대에 레일을 직접 가공하여 고정밀 자동 진동 슬라이더로 매끄러워 각도를 자주 조정해야 하는 장소에 가장 적합하다.

5상보 전동기 일체형 레일 자동 진동 슬라이더

특징:

● 본체에 레일을 직접 가공하는 일체형 구조로 필요한 부품 수와 조립 시간을 줄여 성비가 좋다.

● 포지셔닝 핀 (부속품) 은 알파 베타 축 슬라이더를 쉽게 조립하거나 다른 기계나 장치에 쉽게 포지셔닝할 수 있다.

정보:

> > > 알파 베타 축 슬라이더로 조립하려면 저희에게 연락하십시오.

> > > 제품 카탈로그에 없는 진동 중심 높이가 필요한 경우 문의하십시오.

> > > 우리는 또한 유사한 수동 (GOHT-40) 스윙 슬라이더를 갖추고 있습니다.

> > > 우리는 또한 유사한 수동 (GOHT-60) 스윙 슬라이더를 갖추고 있습니다.

공통 지표:

■ 모터/센서 기술 지표

모터 유형 5상 스텝 모터 0.75A/상 (ORIENTAL MOTOR㈜)

모터 모델 PK523HPB-C12(□28mm)

모터 스텝 각도 0.72°

센서 전원 전압 DC5~24V±10%

센서 소비 전류 OSMS-40B: 80mA 이하(1축 40mA 이하, 센서 1개 20mA 이하)

OSMS-60B: 120mA 이하(1축 60mA 이하, 센서 1개 20mA 이하)

센서 출력단 전기 특성 NPN 집전극 회로 출력 DC30V 이하 50mA 이하

센서 신호의 의미 빛을 가릴 때: 출력 트랜지스터 OFF(마감): 극한 위치 센서

빛 차단 시: 출력 트랜지스터 ON(도통): 원점 센서

■ 케이블 모델

드라이브 전원

D15RP-CA(컨트롤러), MINI-SG-CA(드라이브)

■ 권장되는 드라이브/컨트롤러 모델

드라이브

SG-5M, MC-S0514ZU, SG-514MSC, MC-7514PCL

컨트롤러

GSC-02, SHOT-702, SHOT-302GS?SHOT-304GS, HIT-M?HIT-S, PGC-04-U, HSC-103
