개요

소개: 1323봉상압력변송기 원리구조 1323형 지능형압력변송기는 압력측정, 변송송을 일체화한 지능화측정제어제품이다.센서의 비선형, 온도 표류를 수정하여 정확한 디지털/데이터 전송을 실현한다.1323봉상압력변송기 1323봉상압력변송기는 316스테인리스강에 부식이 없는 기체, 액체압력을 응용한다...

제품 정보

1323형 막대형 압력변송기 원리 & 구조

1323형 지능형 압력변송기는 압력측정, 변송송을 일체화한 지능화 측정제어 제품이다.센서의 비선형, 온도 표류를 수정하여 정확한 디지털/데이터 전송을 실현한다.

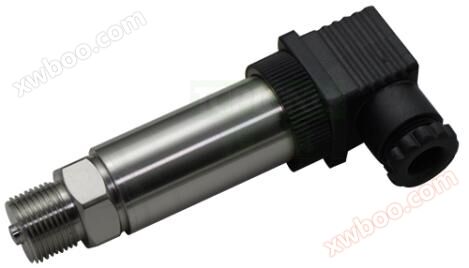

HFS靶式水流开关

1323 스틱 압력 트랜스미터

　　1323 막대형 압력 변송기 응용

316 스테인리스 스틸의 부식 없는 가스, 액체 압력 측정

석유, 화학공업, 야금, 전력, 수문 등 공업과정 현장에 응용한다.

1323 스틱형 압력 변송기 특징

측정 범위가 넓고 전체 스테인리스강 구조로 압력 인터페이스 형식이 다양하다

기술 매개변수
측정 범위:	-0.1~0 또는 0~0.01MPa 또는 0~100MPa
과부하 허용:	≤ 정격 양정의 1.5배
압력 유형:	표압, 절압, 밀봉 참조 압력형
정확도:	±0.1%；±0.25%；±0.5%
장기적인 안정성:	±0.1%F.S/년
영점 온도 이동:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）±0.02%F.S/℃(>100KPa）
만도 온도 표류:	±0.03%F.S/℃(≦100KPa） ±0.02%F.S/℃(>100KPa）
작동 온도:	-20℃~80℃
저장 온도:	-40℃~120℃
전원 공급 장치:	15~30VDC(본안형 안전 울타리로 전력 공급)
출력 신호:	4~20mA 0~10/20mA 0/1~5VDC
압력 커넥터:	20*1.5G1/4 또는 사용자 선택
케이스 소재:	304 스테인리스 스틸
필름 재료:	316L 스테인리스 스틸
O형 씰링:	불소고무
케이블:	폴리에틸렌
절연 저항:	100MΩ 100VDC
케이스 보호 수준:	IP65

1323 디지털 압력 트랜스미터 크기 그래프 (단위: mm)

1323 디지털 압력 트랜스미터 일반 스레드 코드

측정 거리	코드	측정 거리	코드	측정 거리	코드	측정 거리	코드
0~10KPa	10K	0~100KPa	100K	0~1.0MPa	1M	0~25MPa	25M
0~20KPa	20K	0~200KPa	200K	0~2.0MPa	2M	0~40MPa	40M
0~35KPa	35K	0~400KPa	400K	0~3.5MPa	3.5M	0~60MPa	60M
0~70KPa	70K	0~600KPa	600K	0~7.0MPa	7M	0~100MPa	100M

선택 코드
1323-	1	2	3	4	5	6	7	8
1323-	측정 범위 -0.1~0 또는 0~100MPa(X: 실제 측정 측정이 온라인에 있음을 나타냄)
1	XK	（0-x）Kpa
1	XM	0-x）Mpa
2	전원 공급 장치
	D1	15~30VDC
	D3	기타 전원 공급 방식
4	출력 신호
	S1	4~20mADC
	S2	1~5VDC
	S3	0~5V
	S4	0~10mADC
	S5	0~20mADC
5	정밀도 등급
	A	0.25%F.S
	B	0.5%F.S
6	스레드 커넥터
	J1	20x1.5 외부 스레드
	J2	G1/2 외부 스레드
	J3	G1/4 외부 스레드
	J5	기타 특수 스레드
7	압력 유형
	G	표압 (* 일반 옵션)
	A	절압
	S	밀봉 참조 압력
8	OEM 사용자 정의
	/	사용자 정의 없는 일반 출하
	A	명판 없는 광판 맞춤형 제품
	B	지정 명판 지정 상표 제품
